CCF - mobiler Messraum


Optimal für den Einsatz in Forschung und Entwicklung, Fertigung, Qualitätssicherung, Labore, techn. Bildungseinrichtungen, Hochschulen, Universitäten.

Perfektes messen und scannen.    Schnell, professionell, überall.

Optional erhältliche Spannmittel machen diesen "mobilen Messraum" für jede Messaufgabe komplett.

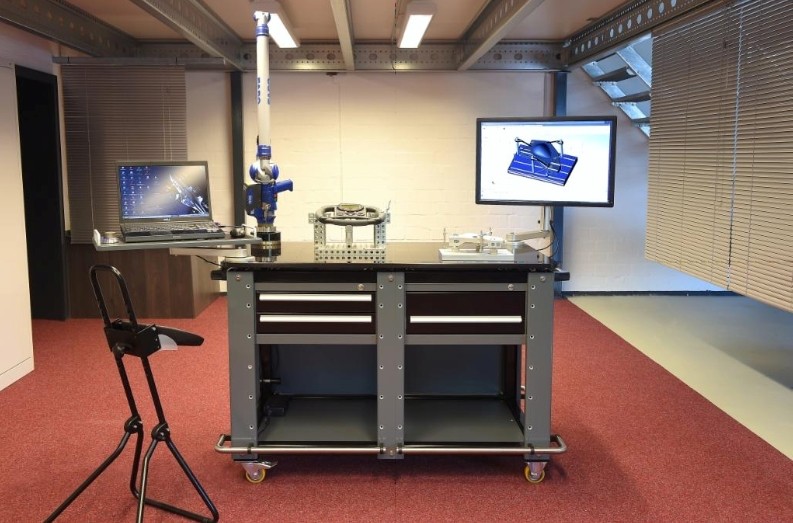

CCF mobiler Messtisch Faro 01

Messtisch komplett

F56R5900 01 1Mobiler, multifunktionaler "Messraum" für Messarme und Scansysteme. Gefertigt und ausgestattet für dauerhaften, industriellen Einsatz.

Schnell im Auf- und Abbau, alle Komponenten onboard.

Positionen vom Messarm, Laptop- und Displayhalter auf Messplatte frei wählbar, dadurch für jede Aufgabe individuell konfigurierbar.

Kompakt in den Abmaßen (BxLxArbeitshöhe, 880x1480x950mm,  Tragfähigkeit 450kg),

Komplett in der Ausstattung:

  • Mess-,bzw. Aufspannplatte
  • CCF mobiler Messtisch Faro 02Laptophalter mit Stehhilfe
  • Monitorhalter
  • Steckdosenleiste
  • Schubladen
  • Kabelkanal rückseitig
  • umlaufende VA-Reling als Anfahrschutz
  • Bockrollen und Lenkrollen mit Totalfeststellern
  • Boden- und geschlossene Rückwand aus Vollkunststoffplatten
  • Spannmittel optional erhältlich ( Zubehör )

Absolut hochwertig verarbeitet, alle Bauteile pulverbeschichtet oder eloxiert,
sämtliche Verschraubungen in VA-Ausführung.
Made in Germany.




CCF mobiler Messtisch Faro 03Messtisch im Detail:

Mess-, Aufspannplatte aus c45-Werkzeugstahl, feingefräst für glatte Oberfläche, brüniert.
Alternativ: Aus Aluminium, harteloxiert silberfarben
Maße: B=800mm, L=1400mm t=20mm
Mit Lochraster 100x100mm, Gewinde M8 zum befestigen von Messaufnahmen und Spannmitteln.



CCF mobiler Messtisch Faro 04   CCF mobiler Messtisch Faro 05



CCF mobiler Messtisch Faro 06Laptophalter:
Voll schwenkbar, an jeder beliebigen Ecke des Messtisches anschraubbar, ausgestattet mit wartungsfreien Gleitlagern und stabiler großer Aufnahmeplatte für Laptop und Maus.

Stehhilfe:
In der Höhe einstellbar, klappbar für Transport. Für industrielle Anwendung. Optimal für längeres Arbeiten am Laptop.



F56R5900-Laptop



CCF mobiler Messtisch Faro 07Monitorhalter:
Voll schwenkbar, an jeder beliebigen Ecke des Messtisches anschraubbar, ausgestattet mit wartungsfreien Gleitlagern und genormter VESA-Monitoraufnahme.



CCF mobiler Messtisch Faro 08Für bis zu 32-Zoll große Monitore, mit Kabelführungen. Werkzeuglose demontage des Monitors für Transportzwecke.



CCF mobiler Messtisch Faro 09Integrierte Steckdosenleiste mit 3m Anschlusskabel und Kabelhalter.



CCF mobiler Messtisch Faro 106-fach Steckdosenleiste mit Überspannungsschutz und Ein/Aus-Schalter, mit Sicherung.

Vermeidet, das an der Steckdosenleiste angeschlossene Messysteme, PC`s, Laptops, Handys, etc. durch Spannungsspitzen im Netz beschädigt werden.



CCF mobiler Messtisch Faro 11Abschliessbare Schubladen für Laptop, Messwerkzeuge, Zubehör, etc.

Schubladenbreite (Innenmaß) 450mm
Schubladentiefe (Innenmaß) 600mm
Tragfähigkeit je Schublade 100kg
2 Schubladen mit Anti-Rutschmatten
1 Schublade mit Fachteilungen ausgestattet.



CCF mobiler Messtisch Faro 12



Kabelkanal rückseitig
für eine saubere Verlegung
aller Anschlusskabel vom
Messgerät, Monitor, etc.



















Applikation für kollaborierende Roboter:                                                              CCF mobile Workstation UR 5 perspektive

Die mobile Workstation bildet die Plattform für den Betrieb des Cobots.

(Im Bild: Universal-Robots UR-5)

Der Cobot kann mittels Adapterplatte an verschiedenen Positionen mit

dem Tisch verschraubt werden, das Lochraster in der Aufspannplatte

ermöglicht das verschrauben von Vorrichtungen, Palettensysteme etc.

Die Roboterperipherie (Rechner, Controlerbox) sitzt geschützt und gut

zugänglich im unteren Bereich des Tisches, das Handbediengerät (Teach-

Pendant) ist ergonomisch günstig seitlich am Tisch eingehängt.

Die optimale Plattform unterschiedlichster Cobot-Anwendungen wie:

pick & place, quality inspection, assembly, lab analysing and testing,

education, etc.     Gern unterstützen wir Ihr Cobot Projekt!









CCF mobiler-messraum in der Anwendung:

  mit Faro-Messarm
  mit Romer-Messarm
  mit Creaform 3D-Scanner
  mit Creaform 3D-Scanner
  mit Faro-ScanArm






CCF mobiler messraum -Zubehör-

Optimales, auf unseren Messtisch abgestimmtes Zubehör:

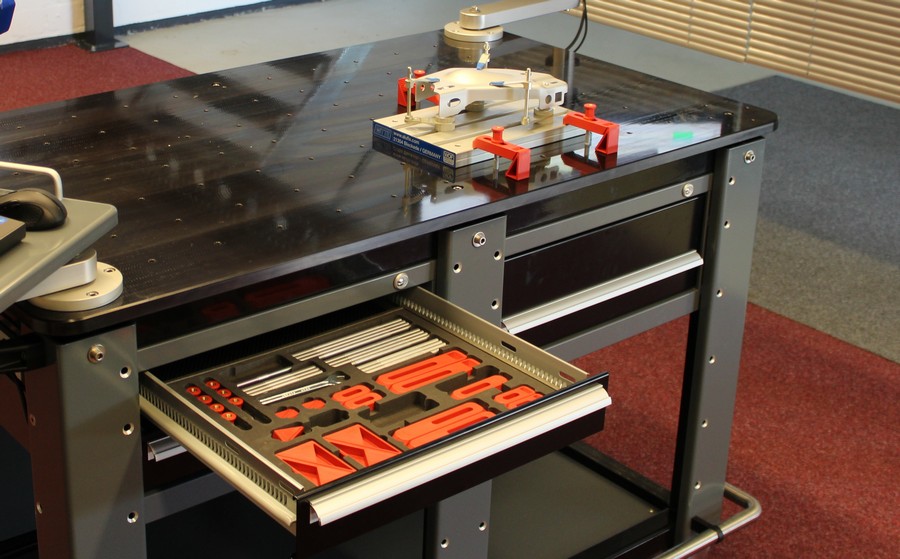

Spannsatz -Basic-

Bestehend aus 55 Elementen, Spannpratzen,-unterlagen und Muttern: hochfester Kunststoff PBT,rot. Stiftschrauben: Aluminium eloxiert.

Artikel-Nr: Z-SPS-01



Spannsatz Basic 01x600Anwendung:
Zum spannen von Vorrichtungen, T-Nutenplatten, Bauteile, etc.

  • sehr leichte Handhabung
  • keine Werkstückbeschädigung
  • vielseitig kombinierbar




Spannsatz uni1Spannsatz -Uni-

Bestehend aus:
4x Gelenkspanner, progressiv spannend, Anschluss M8

2x Spannzwinge, beide Backen drehbar, Spannbereich 0-25mm

2x Kleinteilespanner glatt, Spannbreite 12mm, Spannbereich 0,8-6mm

Artikel-Nr: Z-SPS-02

Spannsatz uni 01x600Anwendung:
Zum spannen von Blechteilen, Kunststoffteile, Drehteile, etc.

  • optimal zum scannen
  • in jeder position arretierbar
  • universell einsetzbar
  • direktes anschrauben auf Messplatte




Spannsatz heavySpannsatz -Heavy-

Bestehend aus:
1x Maschinenschraubstock Mit Prismenspannbacken,Schnellverstellung, ergonomischer Spanngriff, aus stabilem Grauguss.
Langlochabstand: 100mm ( wie Lochbild in Aufspannplatte )
Spannweite: 80mm
Backenbreite: 80mm

2x Greifarmspanner zum anschrauben auf Aufspannplatte.
Die aussenliegende Spindel ermöglicht freien Zugang zum Arbeitsbereich und spannen in engen Räumen.Stufenlos höhenverstellbar.
Spannhöhe bis 200mm, Ausladung 123-150mm

Artikel-Nr.: Z-SPS-03

Anwendung:

  • für einfache Spannaufgaben
  • für grosse Vorrichtungen sperrige Bauteile



Mit unseren Spannsätzen Basic, Uni und Heavy bieten wir ein breites, professionelles modulares Programm an Basis-Aufspannelementen für das optische und taktile messen.
Wir bieten auch spezielle, auf Ihre Bauteile abgestimmte Spannmittel wie Schraubbocksätze, Formauflagen, Pendelauflagen, Anschläge, Stützsäulen, etc.
Wir beraten Sie gern und freuen uns auf Ihre Anfragen.








CCF -Komplettlösungen-

Sie wollen in die mobile Mess-, Scantechnik einsteigen und suchen nach dem passenden System mit einem kompakten, mobilen und komplett eingerichteten Arbeitsplatz?

Sie haben einen Messarm, Scansystem und suchen passendes Equipment um dieses wirtschaftlich und genau nach Ihren Anforderungen einsetzen zu können?

Wir setzen, im engen Dialog mit Ihnen, Ihr Projekt um.

Unser Expertenteam ist für Sie da.

Einfach anrufen oder unser Kontaktformular ausfüllen und absenden.
